Flachdachentwässerung warten: Abläufe, Notentwässerung und der eigene Takt

Wie ein Flachdach entwässert

Ein Flachdach entwässert über Dachabläufe im Tiefpunkt, über Rinnen an der Traufe oder über die Attika nach außen. Nach DIN 1986-100 braucht jede Dachfläche und jeder konstruktiv vorgegebene Tiefpunkt mindestens einen Dachablauf und eine Notentwässerung. Ob das Wasser drucklos oder in vollgefüllter Leitung abfließt, entscheidet die Bauart der Anlage.

Für die Wartung ist diese Bauart kein akademisches Detail. Sie bestimmt, wie sich eine Störung bemerkbar macht – und ob sie sich überhaupt bemerkbar macht, bevor der nächste Starkregen kommt.

Welche Bauart ein bestehendes Dach hat, lässt sich meist an der Leitungsführung im obersten Geschoss ablesen: Ein eigener Fallstrang je Ablauf spricht für Freispiegel, eine gefällelose Sammelleitung mit mehreren angeschlossenen Abläufen für Druckströmung. Die Auslegung einer Anlage gehört in jedem Fall zum Fachplaner – für das Wartungsgespräch genügt es zu wissen, was an diesem Dach hängt.

Bei Staffelgeschossen und versetzten Dachflächen kommt eine Besonderheit hinzu: Höherliegende Dachflächen entwässern dort häufig über die tieferliegende Ebene – in geschlossener Führung, nicht im freien Abwurf auf die Fläche darunter (Kaskadenentwässerung). Für die Wartung heißt das, dass die untere Ebene die Last der oberen mitträgt: Ihre Abläufe und Notüberläufe übernehmen im Ernstfall das Wasser beider Flächen.

Die Bauteile der Flachdachentwässerung – und was an ihnen ausfällt

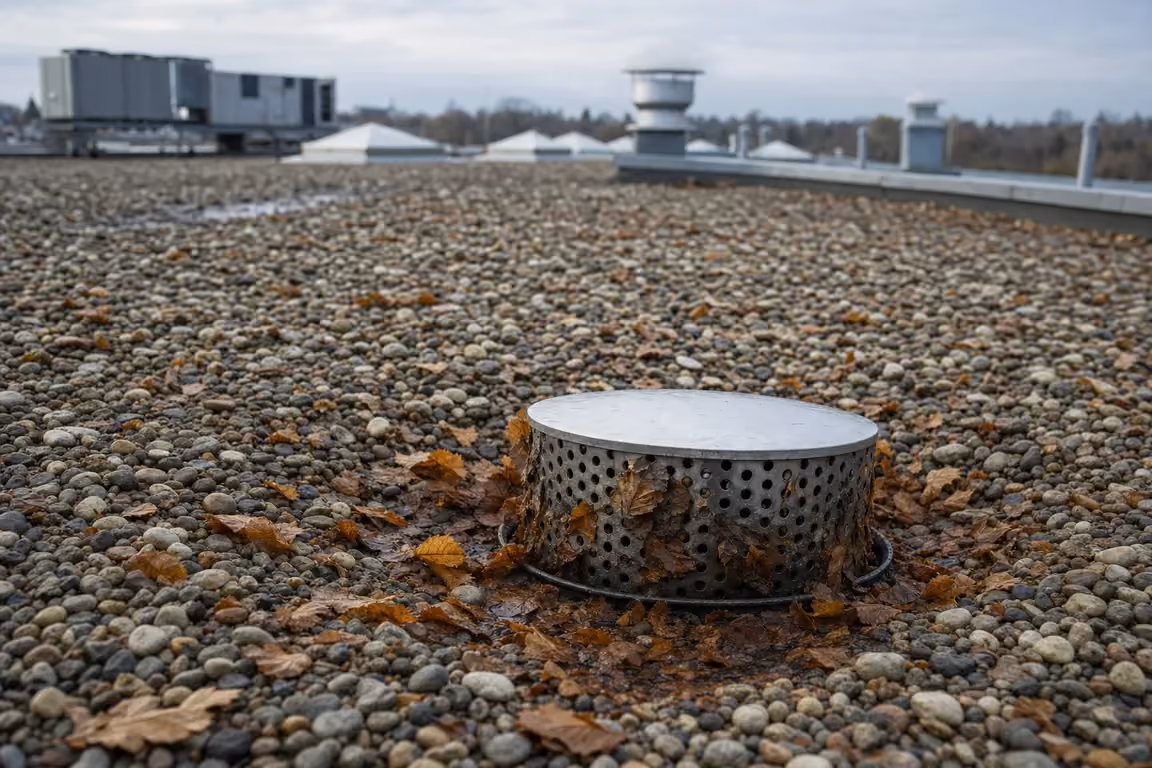

Eine Dachentwässerung besteht aus mehr als dem sichtbaren Gitter im Tiefpunkt: Ablaufkörper, Aufsatz, Anschluss an die Abdichtung, Notüberlauf oder Notablauf, Rinnen und Fallrohre, beim Retentionsdach zusätzlich das Drosselelement. Jedes dieser Bauteile hat eine typische Störung – und jedes lässt sich mit einem eigenen Handgriff warten.

Ein Punkt aus dieser Tabelle wird regelmäßig unterschätzt: Wie viel ein Ablauf tatsächlich abführt, hängt nicht allein von der Nennweite ab, sondern von der Höhe des aufstehenden Wassers. Nach DIN EN 1253-2 geben die Hersteller die Abflussleistung ihrer Dach- und Attikaabläufe deshalb in Abhängigkeit von der Druckhöhe an, als Tabelle oder Diagramm. Für die Praxis folgt daraus eine einfache Regel: Geprüft wird der Durchfluss, nicht die Optik.

Der zweite unterschätzte Punkt ist der Anschluss an die Abdichtung. Am Einlaufrand treffen Ablaufkörper, Klemmflansch und Bahn aufeinander – drei Materialien mit unterschiedlichem Bewegungsverhalten, dauerhaft im nassen Bereich. Was dort auffällt, ist kein Reinigungsbefund, sondern ein Abdichtungsbefund und gehört entsprechend eingestuft ins Protokoll. Wie ein Befund belastbar dokumentiert wird, steht in Wartungsprotokoll Dach: Inhalt, Beweiswert, Vorlage.

Der dritte Punkt entscheidet darüber, ob die ersten beiden überhaupt geprüft werden können: die Zugänglichkeit. DIN 18531 sieht sinngemäß vor, dass Dachabläufe für Instandhaltungszwecke zugänglich sein müssen; die Planungsunterlagen der Hersteller nennen ergänzend einen Regelabstand von mindestens 30 Zentimetern zwischen Dachablauf und Dachaufbauten, Fugen oder anderen Durchdringungen, gemessen ab der Außenkante des Flansches – Attikaabläufe sind davon ausgenommen. Ein Ablauf, der hinter einer nachgerüsteten Unterkonstruktion, einem Lüfterblock oder unter gewandertem Kies verschwunden ist, ist deshalb kein Schönheitsthema, sondern ein benennbarer Mangel: Er verletzt das Zugänglichkeitsgebot, und genau so gehört er ins Protokoll – samt der Angabe, was den Zugang versperrt.

Die Notentwässerung: das Bauteil, das nur im Ernstfall arbeitet

Die Notentwässerung ist kein Zubehör, sondern die zweite Sicherheitsebene des Dachs. Sie springt erst an, wenn die Regelentwässerung überlastet oder gestört ist, und sie darf nach DIN 1986-100 nicht an die Entwässerungsanlage angeschlossen werden: Ihr Wasser muss mit freiem Auslauf auf eine schadlos überflutbare Fläche des Grundstücks abfließen.

Auf einem Betriebsgelände ist genau diese Fläche der wunde Punkt. Der Auslauf eines Hallen- oder Logistikdachs mündet auf Hof-, Rangier- und Stellflächen, die im Lauf der Jahre zugestellt, überbaut oder eingezäunt werden – und ein Notweg, der auf eine verstellte Fläche führt, ist keiner mehr. Beim Wohngebäude endet er häufiger im Grünstreifen und wächst dort zu. Der Befund ist derselbe, die Ursache eine andere.

Weil sie im Normalbetrieb nichts tut, wird sie bei Begehungen leicht übergangen – sie fällt nicht auf, solange sie fehlt, und sie fällt auch nicht auf, wenn sie zugesetzt ist. Genau das macht sie zum wichtigsten einzelnen Prüfpunkt der Entwässerung.

Wann der Notweg anspringt, ist dabei keine Ermessensfrage, sondern eine Frage der Höhe. Jeder Dachablauf braucht für seine volle Leistung eine bestimmte Höhe aufstehenden Wassers; DIN EN 1253-2 führt dafür sinngemäß Aufstauhöhen je Nennweite auf – 35 Millimeter bei DN 70 und DN 100, 45 Millimeter bei DN 125 und DN 150. Erst oberhalb dieser Höhe beginnt der Notablauf zu arbeiten: Ein aufgesetztes Staurohr oder ein Anstauring bringt ihn auf die höhere Ansprechschwelle, und für ihn gilt dieselbe Aufstauhöhe noch einmal. Bei DN 150 ist das Maximum des Notablaufs damit erst bei einem Gesamtniveau von rechnerisch 90 Millimetern erreicht.

Für die Wartung folgt daraus zweierlei. Der Notweg ist erst dann geprüft, wenn Staurohr oder Anstauring vorhanden, unbeschädigt und frei sind – ein sauberer Hauptablauf allein sagt darüber nichts. Und wer stehendes Wasser auf der Fläche vorfindet, kann an dessen Höhe ablesen, ob nur der Hauptablauf oder bereits der Notweg betroffen ist.

Wie groß eine Notentwässerung sein muss, ergibt sich nicht aus der Dachfläche allein. Bemessen wird sie auf die Differenz zwischen dem standortbezogenen Jahrhundertregen und dem, was die Regelentwässerung ohnehin abführt; gemeinsam müssen beide Systeme mindestens den fünfminütigen Jahrhundertregen am Gebäudestandort bewältigen. Die dafür maßgeblichen Regenspenden sind kein bundesweiter Einheitswert – verbindlich sind seit dem 1. Januar 2023 die Rasterwerte KOSTRA-DWD-2020 des Deutschen Wetterdienstes.

Die Rechnung selbst gehört zum Fachplaner. Für die Wartung genügt die Folgerung: Die Notentwässerung ist auf einen Regen ausgelegt, den man selten erlebt – und deshalb fällt es nicht auf, wenn sie nicht funktioniert.

Die Anordnung folgt derselben Höhenlogik: Die Unterkante der Notentwässerung liegt oberhalb der Druckhöhe, die der gewählte Dachablauf für seine Leistung braucht – sonst würde sie schon bei gewöhnlichem Regen mitlaufen. Daraus folgt der wichtigste Satz dieses Abschnitts: Ein trockener Notüberlauf ist kein Beweis dafür, dass er frei ist. Ob er funktioniert, zeigt sich erst in dem Moment, in dem er gebraucht wird – oder bei der Wartung, wenn ihn jemand aufsucht und freiräumt.

Hinzu kommt der Winter. Steht Wasser im Trichter und friert, wirkt der Frost auf ein Bauteil, das dafür nicht gedacht ist – und die Entwässerung fällt genau dann aus, wenn Tauwasser und Schneeschmelze abgeführt werden müssten. Der Herbsttermin vor der Frostperiode ist deshalb der Termin, den man nicht verschiebt.

Attikaentwässerung: der Ablauf, der die Decke nicht durchdringt

Bei der Attikaentwässerung verlässt das Wasser das Dach seitlich durch die Brüstung statt nach unten durch den Dachaufbau. Der Attikaablauf durchdringt weder Decke noch Tragkonstruktion, die Leitung läuft außen am Gebäude – deshalb ist er im Bestand häufig die einzige Lösung, die sich ohne Eingriff in das Tragwerk nachrüsten lässt, und er eignet sich für die Haupt- wie für die Notentwässerung.

Dass die Nachrüstung so oft über die Attika führt, hat einen zweiten Grund: Der Regelabstand von 30 Zentimetern, den Dachabläufe zu Dachaufbauten und Durchdringungen halten müssen, gilt für Attikaabläufe ausdrücklich nicht. Wo die Fläche zwischen Modulreihen, Lüftungstechnik und Oberlichtern keinen regelkonformen Platz für einen zusätzlichen Ablauf mehr bietet, bleibt der Weg durch die Brüstung offen.

Für die Wartung hat die Attikaentwässerung eine Eigenheit, die man kennen muss: Derselbe Ablaufkörper trägt je nach aufgesetztem Bauteil unterschiedliche Betriebsarten. Bei der Freispiegelentwässerung sitzt ein Kiesfang über dem Einlauf; bei der Druckströmung ein Funktionsteil, das als Luftschleuse den Lufteintritt sperrt, damit die Leitung planmäßig vollläuft; für die Notentwässerung kommt ein Anstauring hinzu, der den Einlauf auf die höhere Ansprechschwelle hebt. Die Aufsätze sehen sich ähnlich und bewirken Gegensätzliches. Wer einen Attikaablauf reinigt, muss deshalb wissen, welches Oberteil er wieder aufsetzt – ein vertauschtes Bauteil verstellt die Betriebsart der ganzen Fläche.

Geprüft werden am Attikaablauf drei Stellen: innen der Einlauf mit seinem Aufsatz – frei, unbeschädigt, richtiges Bauteil –, in der Brüstung die Durchführung, ein eigenes Formteil, das den Anschluss der Abdichtung aufnimmt und dessen Aufkantung zum Bahnentyp passen muss, und außen die Mündung, für die dasselbe gilt wie für jeden Notweg: freier Auslauf, keine zugewachsene oder zugestellte Fläche.

Retentionsdach: der gedrosselte Abfluss ist geplant

Beim Retentionsdach wird Niederschlag planmäßig zurückgehalten und über gedrosselte Abläufe verzögert abgegeben. Der Aufstau ist also gewollt und statisch nachgewiesen – nicht die Folge einer Störung. Genau deshalb wird hier häufig falsch verkürzt: Weder entfällt die Notentwässerung automatisch, noch ist das Drosselelement ein wartungsarmes Bauteil. Das Gegenteil trifft zu.

Zwei Dinge geraten dabei durcheinander. Das erste ist der Anstau selbst: Beim Retentionsdach ist er eingeplant, beim gewöhnlichen Flachdach ist stehendes Wasser ein Störungszeichen.

Das zweite ist die Notentwässerung. Sie entfällt nicht deshalb, weil ein Dach Wasser zurückhalten soll, sondern nur in dem eng gefassten Ausnahmefall, den die Norm nennt: planmäßig vorgesehene Regenrückhaltung auf einem Flachdach in Massivbauweise, das dafür statisch berechnet ist und den Einstau bis zur Attikahöhe aufnehmen kann. Für Dächer in Leichtbauweise gilt diese Ausnahme nicht.

Wo dieser Nachweis nicht vorliegt, ist die Notentwässerung Teil der Retentionsplanung – mit einer verschobenen Aufgabe: Sie darf nicht schon beim planmäßigen Anstau mitlaufen, sondern erst darüber anspringen. Wer ein Retentionsdach übernimmt, sollte deshalb zwei Unterlagen im Objekt haben: den statischen Nachweis für den geplanten Anstau und die Angabe, auf welcher Höhe der Notweg beginnt.

Für die Wartung ist das Retentionsdach der anspruchsvollste Fall. Das Drosselelement arbeitet mit einem kleinen Querschnitt und niedriger Fließgeschwindigkeit – genau die Kombination, die Ablagerungen begünstigt. Deshalb hat DIN 1986-3 den Prüfabstand für gedrosselte Dachabläufe mit der Ausgabe 2024-05 von sechs auf drei Monate verkürzt, ausdrücklich aus Sicherheitsgründen und wegen der größeren Verstopfungsgefahr. Das vollständige Wartungsregime – Drosselprüfung, Anstauhöhe, Objektakte und der Nachweis gegenüber der Kommune – steht in Retentionsdach warten: Drossel, Anstauhöhe und der Nachweis.

Warum die Entwässerung einen eigenen Takt hat

Die Dachfläche wird nach ihren eigenen Regelwerken inspiziert, die Entwässerung nach DIN 1986-3. Deren Ausgabe 2024-05 setzt für Entwässerungseinrichtungen einen Prüfabstand von mindestens sechs Monaten an und hat ihn für gedrosselte Dachabläufe auf drei Monate verkürzt – ausdrücklich, weil dort die Gefahr der Verstopfung größer ist.

Der Grund für den eigenen Takt liegt in der Art der Alterung. Eine Abdichtungsfläche altert langsam und weitgehend gleichmäßig; sie verändert sich über Jahre. Die Entwässerung dagegen wird von außen zugesetzt – von Laub, Nadeln, Kies, Substrat, Moos und dem, was andere Gewerke auf dem Dach hinterlassen. Das geschieht saisonal und schnell. Ein Ablauf, der im Mai frei war, kann im November zu sein.

Der letzte Punkt wiegt auf einem Gewerbedach schwerer als anderswo. Dort arbeitet selten nur ein Gewerk: Photovoltaik, Lüftungs- und Kältetechnik bringen über das Jahr eine ganze Reihe von Pflichtterminen auf dieselbe Fläche. Jeder dieser Einsätze kann Material und verschobenen Kies in Ablaufnähe zurücklassen. Der Takt der Entwässerung richtet sich deshalb nicht allein nach der Jahreszeit, sondern auch danach, wer zuletzt oben war.

In der Praxis fallen die beiden Termine mit der ohnehin üblichen Frühjahrs- und Herbstbegehung zusammen. Der Herbsttermin nach dem Laubfall trägt den größeren Teil der Reinigungsarbeit; im Frühjahr geht es um das, was der Winter hinterlassen hat. Bei gedrosselten Abläufen kommen zwei weitere Termine hinzu – ein Quartalsrhythmus, der sich nur planen lässt, wenn im Objektstamm überhaupt vermerkt ist, dass dieses Dach gedrosselt entwässert.

Ein Anlass kommt hinzu, den kein Kalender abbildet: Nach Starkregen, Sturm und nach Arbeiten anderer Gewerke auf dem Dach gehören die Abläufe angesehen – unabhängig davon, wann der letzte Termin war.

Wie sich daraus zusammen mit den Takten für Abdichtung, Anschlüsse und Sicherheitstechnik ein Jahresplan ergibt, steht in Wartungsintervalle Flachdach: Wie oft muss gewartet werden?. Dort steht die vollständige Übersicht über alle Intervalle; der Takt der Entwässerung fällt kürzer aus als der allgemeine Wartungstakt.

Was bei der Entwässerungsprüfung tatsächlich passiert

Eine Entwässerungsprüfung ist mehr als ein Blick in den Gully. Jeder Ablauf wird einzeln aufgesucht, der Aufsatz abgenommen und gereinigt, der Trichter geräumt und der Durchfluss mit Wasser geprüft. Danach folgen Notüberläufe, Rinnen und Fallrohre – und am Ende steht im Protokoll, was gereinigt, was ersetzt und was aufgefallen ist.

Die Liste eignet sich als Anlage zum Auftrag. Wer sie beilegt, bekommt Angebote mit demselben Umfang – und vermeidet den häufigsten Streit nach einem Wasserschaden: die Frage, ob „Dachwartung“ die Notüberläufe eingeschlossen hat oder nicht. Wo die Entwässerung in der gesamten Begehung steht und welche Prüfpunkte die übrigen Bauteilgruppen haben, zeigt Flachdach-Inspektion: die Checkliste für Ihre Begehung.

Im Bestand: älteres Dach, neue Anforderung

Viele Bestandsdächer haben keine Notentwässerung – sie wurden gebaut, bevor die Norm sie im Jahr 2002 verbindlich forderte. Ob im Einzelfall nachzurüsten ist, beurteilt ein Fachplaner. Klar geregelt ist der Sanierungsfall: Wird die Dachfläche saniert, verlangt DIN 1986-100, das Abflussvermögen der vorhandenen Entwässerungsanlage zu überprüfen.

Das trifft häufiger zu, als es klingt. Schon eine zusätzliche Dämmebene verändert Aufbauhöhe und Gefälleverhältnisse, und eine neue Abdichtung berührt jeden Ablaufanschluss. Die Sanierung ist damit der Moment, in dem die Entwässerung ohnehin auf den Tisch kommt – und der günstigste, um eine fehlende Notentwässerung zu ergänzen. Ist die vorhandene Grundleitung zu klein, ist die Attikaentwässerung oft der wirtschaftlichere Weg, weil sie das bestehende Leitungsnetz nicht zusätzlich belastet.

Wer einen ganzen Bestand verantwortet, hat hier weniger eine technische als eine Datenfrage. Im technischen Gebäudemanagement eines Produktions- oder Logistikstandorts sind Aufzug, Brandschutz und Raumlufttechnik in Prüfregimen erfasst, die von außen einen Termin setzen – das Dach ist es nicht. Ob eine Halle eine Notentwässerung hat, wie viele Abläufe auf der Fläche liegen und ob sie frei ablaufen oder gedrosselt sind, steht deshalb selten in der Objektakte; bei Wohnanlagen ist es nicht anders. Ein Wartungstermin ist der günstigste Moment, es einmal aufzunehmen:

• Zahl und Lage der Dachabläufe je Teilfläche – auch die unter Kies, Substrat oder Modulreihen.
• Notentwässerung vorhanden: als Notüberlauf in der Attika, als Notablauf mit eigener Leitung – oder gar nicht.
• Wohin der Notweg führt: auf eine Fläche, die überflutet werden darf, oder auf einen zugebauten Streifen.
• Frei ablaufend oder gedrosselt – davon hängt der Prüfabstand ab.
• Rinnen und Fallrohre in laufenden Metern, mit Hinweis auf überhängenden Baumbestand.

Diese fünf Angaben entscheiden über den Takt und über den Umfang jedes künftigen Auftrags. Wie daraus ein Datenmodell und ein Jahresplan über den ganzen Bestand wird, steht in Wartungskalender für mehrere Objekte. Warum die Nachweiskette darüber hinaus zählt, behandelt Wartungspflicht Dach: Verkehrssicherungspflicht und Haftung.

Fazit: drei Fragen zu Ihrer Entwässerung

Ob die Entwässerung eines Objekts belastbar organisiert ist, entscheidet sich an drei Fragen: Wissen Sie, wie viele Abläufe und Notüberläufe dieses Dach hat? Werden sie in einem eigenen, kürzeren Takt geprüft als die Dachfläche? Und steht im Protokoll, was an jedem einzelnen Bauteil geschehen ist?

Was die laufende Betreuung eines Flachdachs umfasst, steht auf Flachdachwartung; die wiederkehrende Reinigung von Rinnen, Fallrohren und Abläufen auf Dachrinnenreinigung. Was ein unentdeckter Wassereintrag wirtschaftlich bedeuten kann, lässt sich vorab überschlagen: Folgekosten eines unentdeckten Dachschadens.

Häufige Fragen: Flachdachentwässerung warten

Zur Flachdachentwässerung wiederholen sich neun Fragen. Die häufigste zuerst: Nein, der Jahrestakt der Dachwartung genügt für die Abläufe nicht – Entwässerungsanlagen haben einen eigenen, kürzeren Prüfabstand.
